CNC -ruudullinen levyn jyrsinkone

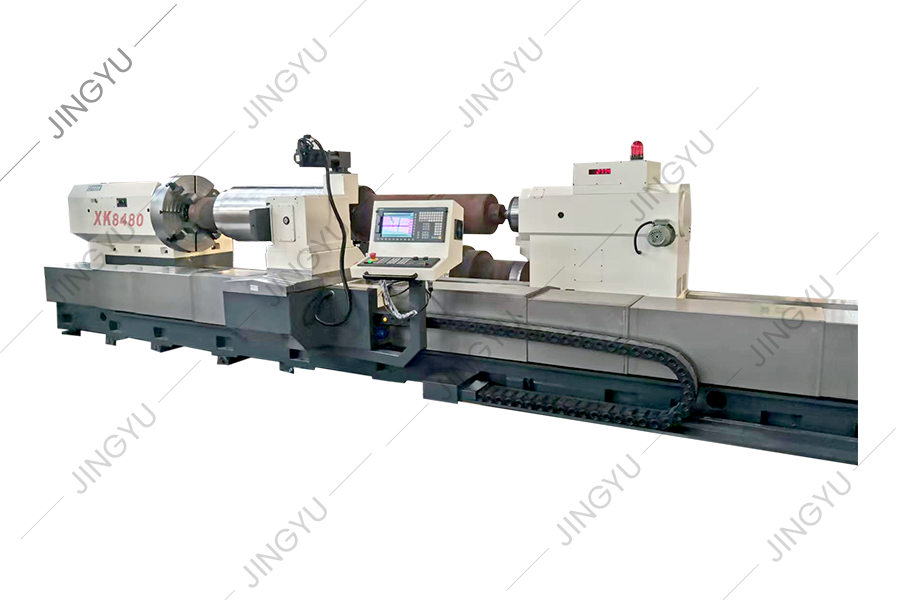

Tällä hetkellä kuvion kaiverrus kotona ja ulkomailla käyttää yleensä elektrolyysimenetelmää, tavallista vaakasuoran jyrsintäkoneen jauhamista ja muita prosessointimenetelmiä. Näillä kahdella prosessointimenetelmällä on haittoja, kuten alhainen tuotannon tehokkuus, pitkä käsittelyaika ja helppo työkalujen rikkoutuminen. Siksi perinteinen prosessointikotelon menetelmä on aina ollut terästeollisuuden pullonkaula. CNC -tekniikan ja uuden kuvion jyrsintälaitteen yhdistelmää käytetään työstötyökalujen CNC -muunnoksen toteuttamiseen. Simuloitua ratamenetelmää käytetään kuvion telojen jauhamiseen, jotta kaikki prosessointi voidaan suorittaa yhtenä puristuksella, saavuttaen kätevät, nopeat ja korkealaatuiset tulokset. XK8480 CNC -ruudullinen levyn rullajauhokone on uuden tyyppinen erityinen CNC -työstötyökalu, jonka yrityksemme on kehittänyt. Se on varustettu uudella Siemens CNC -järjestelmällä. Se sopii rullien käsittelyyn, jonka halkaisija on alle 800 mm ja pituus alle 5500 mm. Se käyttää kärpäsleikkuria linssimuodon, timantin muodon, pyöreän papujen muodon, soikean sekoitetun muodon kuvion uran leikkaamiseen suurella nopeudella. Tämä tuote on GB/T3277-91 -standardin mukainen ja pystyy käsittelemään ruudullinen levyurat, joilla on erilaiset kiertoohjeet käyttäjän vaatimusten mukaisesti. Se ratkaisee tekniset ongelmat, kuten ruudullisten levytelien kaiverruksen ja ruudullisen levynkäsittelyohjelman moduulin, toteuttaa onnistuneesti ruudullinen levyjen massatuotanto ja saavuttaa hyvät taloudelliset edut.

Saada lainaus

PREV：CNC Roll -leikkauskone NEXT：No next article

Kuvaus
Tekniset parametrit
Ota yhteyttä

● Työkappaleen pääakselin pääakseli ohjaa korkean vääntömomentin servomoottori, ja kaksoisvaiheinen lähtö vastakkainalustaja ohjaa pääakselin suuren vaihdevaihteen siirtojärjestelmän varmistamaan suuren halkaisijan, hitausrullan työlukkien siirron jäykkyys, liikkuminen ja paikannustarkkuus.
● Tehityökalun jauhamispään mekanismi on asennettu satulan liukulevyyn, ja monenlaisia jyrsintäpäästöjä voidaan määrittää asiakkaan rulla -työkappaleen käsittelyvaatimusten ja ominaisuuksien mukaisesti. Lentävällä veitsellä on kompakti, kohtuullinen rakenne ja voimakas jäykkyys; Konetyökalun suojaus, sirunpoisto ja öljynkestävät toimenpiteet ovat paikoillaan ja luotettavia.

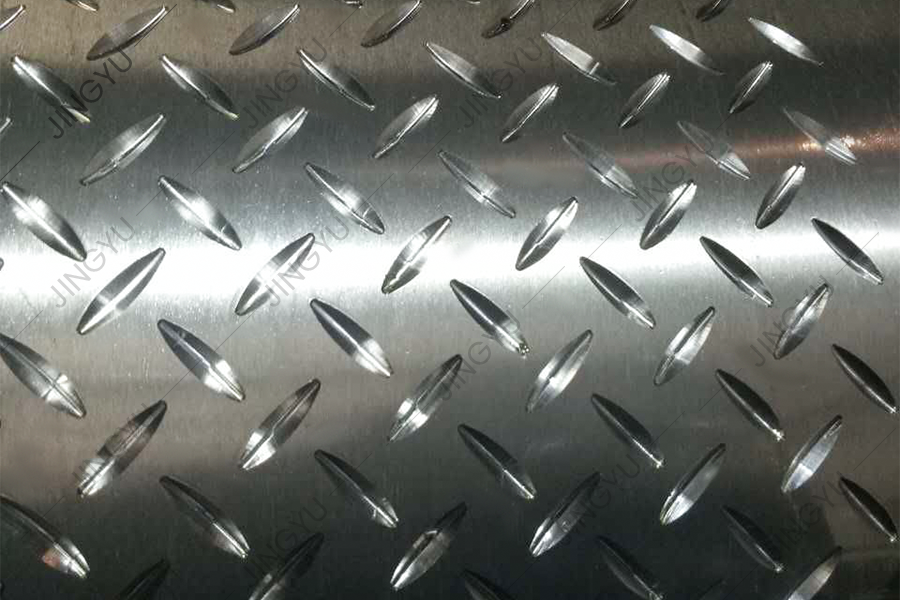

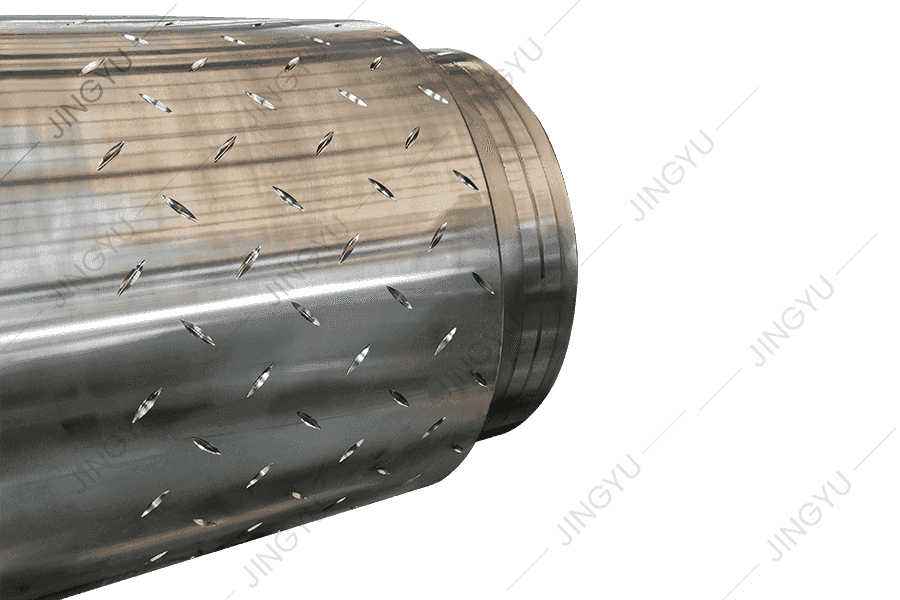

● Vakioratkaisu: Satulan liukulevylle asennetaan jyrsintleikkuripalkki, ja lentinmuotoisten ja timantin muotoisten urien leikkaamiseen käytetään lentoleikkuria suurella nopeudella. Tuote on GB/T3277-91 -standardin mukainen ja pystyy käsittelemään kuviolevyuroja, joilla on erilaiset kiertoohjeet käyttäjän vaatimusten mukaisesti.
● Valinnainen ratkaisu: CNC-liukupöytä ja nopea sähköinen karan kaiverrus ja jyrsintäpää liuos on asennettu sängyn satulan liukulevyyn. Se soveltuu nopeaan ja kevyeen kaiverrukseen ja merkkien ja merkintöihin rullien ulkopiireissä ja teräsmuruissa. Tämä työstötyökalu voi kaiverrea merkkejä korkean kovan materiaalin (kohokuviot rullat, uritetut rullit, kaiverrukset ja jauhamarut).

Indeksi	Yksikkö	XK8480
Enintään työkappaleen halkaisija	mm	Φ800
Enintään työkappaleen pituus	mm	5500 (muokattavissa)
Koneoppaan lomake		Integroitu 4-raide (Saddle 2 Tailstock 2)
Koneoppaan leveys	mm	1180
Leikkaustila ja toiminto		Fly-leikkaus Nopea prosessointi Linssurat, timantinmuotoiset urat ja muut kuviourat
Kara -reiän koko		Nro 80
Hännänkaran kartioreikä koko		80 1: 5
Lentosleikkauskaran leikkausnopeus	rpm	0 ~ 500
Ohjausakselin lukumäärä		4
Hallintajärjestelmä		Siemens 828d
Huomaa: Muita CNC -järjestelmiä voidaan räätälöidä asiakkaiden erityistarpeiden mukaan.
